近期，國內知名硬件發燒友社區ChipHell中流傳出一張據信為RTX 5090顯卡的PCB電路板諜照，該信息由論壇用戶skanlife首次披露，迅速引起了廣泛關注。

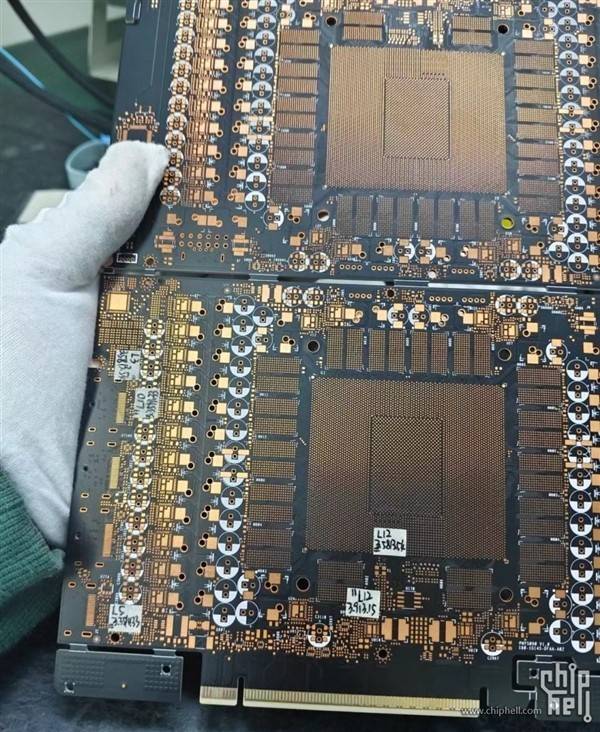

這張諜照展示了RTX 5090顯卡的PCB裸板，盡管尚未安裝任何電子元件，但其精密的布局已經清晰可見。仔細觀察，可以發現PCB板上密布著超過40個電容，預示著這款顯卡在電力管理和性能優化方面可能有著不俗的表現。
位于PCB中央的，是傳聞中的GB202 GPU芯片，其封裝面積達到了驚人的63x56平方毫米，而實際的核心面積也達到了24×31平方毫米。這一尺寸不僅彰顯了其在制造工藝上的精湛技藝，也預示著其可能帶來的強大計算性能。在GPU芯片周圍，16顆顯存芯片呈對稱分布，上方4顆、下方2顆、左右各5顆，這一布局與之前的爆料信息不謀而合。
在電源接口方面，RTX 5090顯卡僅配備了一個位于頂部的16針接口，這很可能是第二代12V-2x6供電接口的升級版。而在輸出接口方面，諜照中展示了三個DP端口和一個HDMI端口，盡管目前尚無法確認是否支持最新的DP 2.1技術，但這一配置已經足以滿足大多數高端玩家的需求。從諜照中還可以看出，RTX 5090顯卡的系統接口可能已經升級至PCIe 5.0，這將為其提供更高的數據傳輸速度和更強的性能表現。
盡管這張RTX 5090顯卡的PCB諜照提供了諸多有價值的信息，但關于其真實性、性能參數以及售價等關鍵信息，目前仍無從得知。因此，廣大硬件愛好者和玩家只能耐心等待官方發布更多詳細信息，以驗證這一傳聞的真實性。而在此之前，所有的猜測和推測都只能停留在理論層面。
