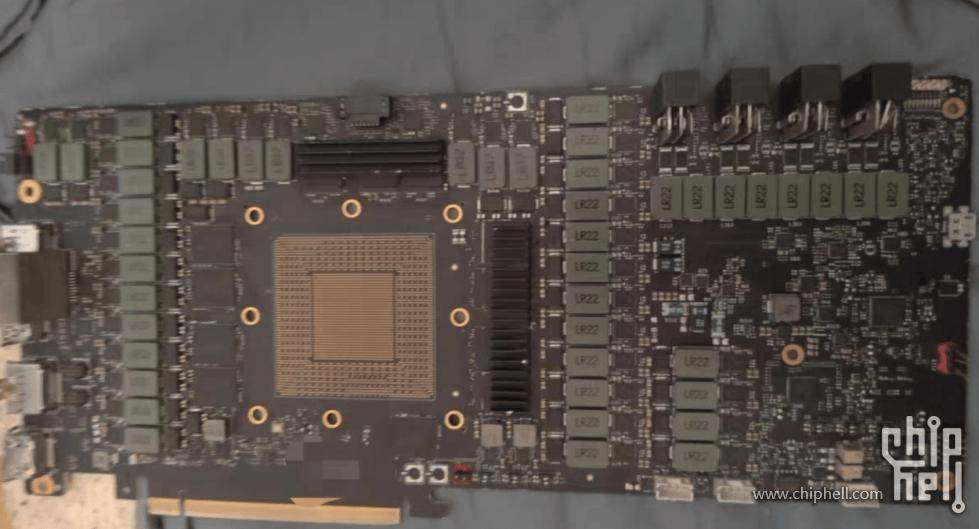

近期，Chiphell 社區的一位網友 maxreni 披露了一系列珍稀的無核心英偉達顯卡工程樣板圖片，引起了廣泛關注。這些樣板中，最引人注目的是一款搭載了 Ada Lovelace 世代旗艦核心 AD102 的電路板。

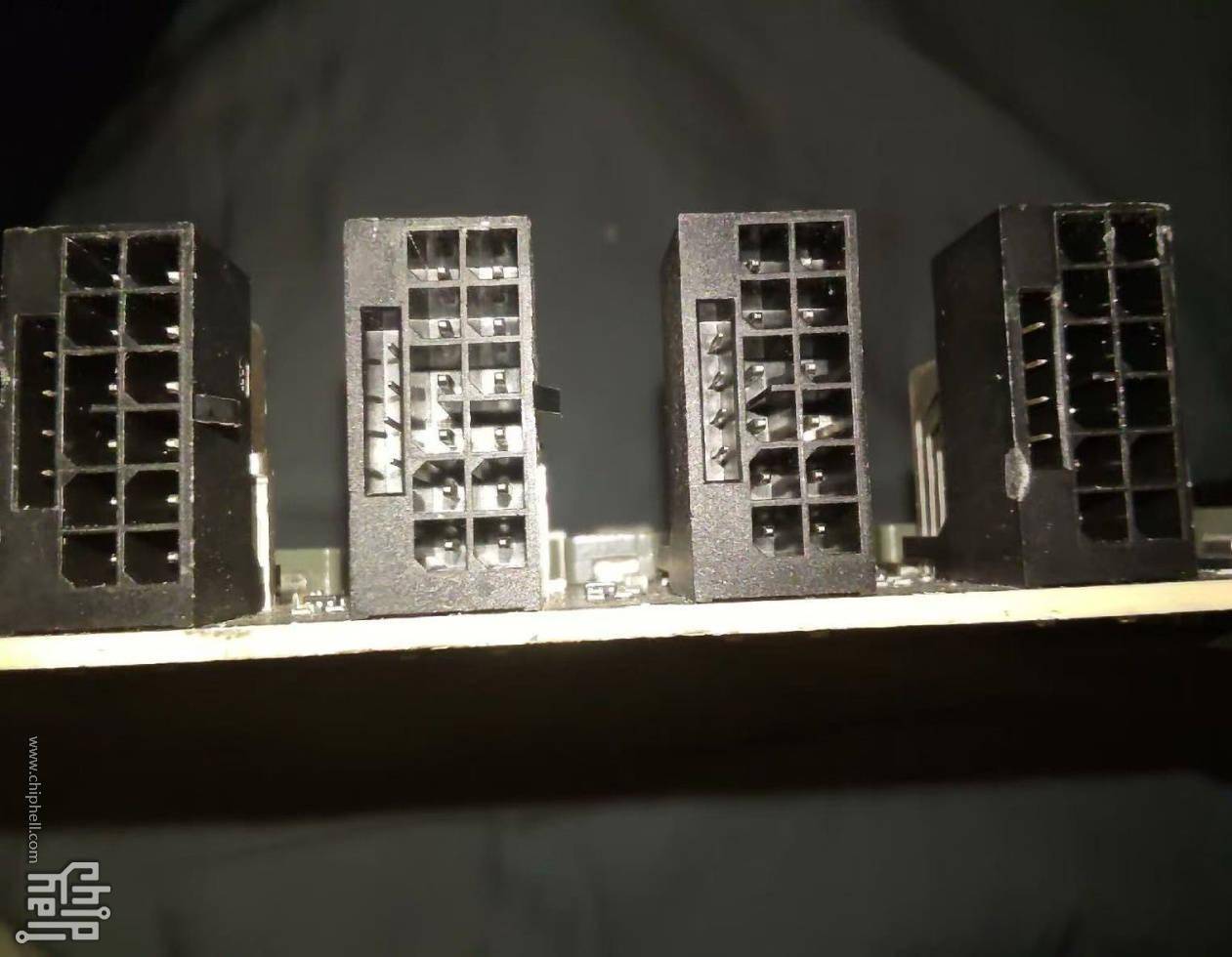

AD102 核心，作為 RTX 4090 等高端顯卡的心臟，在這款工程樣板上的設計頗為獨特。其最為顯眼的特點在于，電路板上配備了四組與 PCB 垂直的 12VHPWR 供電接口。這些接口合計能提供高達 2400W 的供電能力，充分滿足了英偉達在 AD102 核心上進行各種嚴苛測試的需求。

與市面上銷售的 RTX 4090 顯卡相比，這款工程樣板在設計上有著顯著的差異。通常情況下，F(xiàn)E 和 AIC 版本的 RTX 4090 顯卡，其 PCB 上 GPU 核心周圍的固定孔位為四點式。然而，在這款工程樣板中，固定孔位卻變?yōu)榱税它c(diǎn)式。這一變化導致工程樣板的顯存位置相較于實際銷售的 RTX 4090 顯卡更為靠外。

除了 AD102 核心的工程樣板外，maxreni 還分享了英偉達 GA102 和 GA104 核心對應的電路板圖片。在 Ampere 世代，英偉達首次在高端產品線中引入了 12Pin 顯卡供電接口。然而，從這兩款工程樣板來看，即使是旗艦和中高階消費級核心，在測試階段仍采用了多組 8Pin 供電方案。

以 GA102 核心為例，它被用于 RTX 5090、5080 等顯卡中。在這款工程樣板上，可以清晰地看到四組 8Pin 供電接口，彰顯出其強大的供電能力。

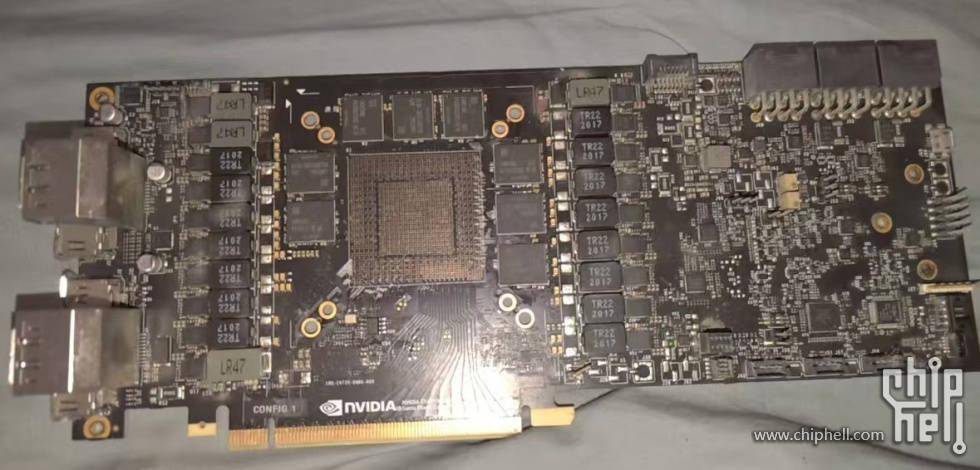

而 GA104 核心，作為 RTX 3070、3060 Ti 等顯卡的核心，其工程樣板上則配備了三組 8Pin 供電接口。這些接口同樣展示了英偉達在顯卡供電設計上的深厚功底。
